静電容量式レベルセンサ詳細情報

静電容量式レベルセンサ

　静電容量式レベルセンサは、電極(接地電極、検知電極)と電子回路によって、電極がコンデンサとなるような構成になっています。
　コンデンサの容量値を決める条件には、形状、寸法、配置、周囲条件などがありますが、被測定物の比誘電率(※1)以外の条件が同一であれば、被測定物の比誘電率の違いによってコンデンサの容量値が決まります。被測定物を空気とした場合の容量値を基準として、比誘電率の異なる被測定物によってできる容量値との差を判別することができます。また、比誘電率が異なる２つの被測定物の一方を基準とすることで２つの被測定物を判別することもできます。その判別処理した信号を出力します。

※1.比誘電率とは、コンデンサの両極間をある絶縁物(誘電体)で満たした時の静電容量とこれを取り除き真空にした時の静電容量との比で、物質の種類により定まる定数の事。

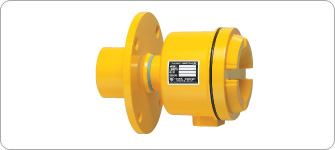

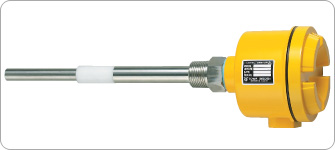

CA-A1SA ねじ込み基本タイプ	CA-A4XA フラットタイプ

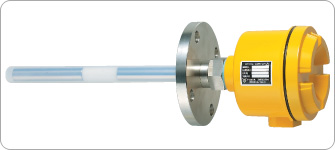

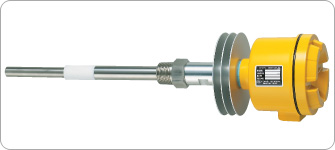

CA-A8FA 被服タイプ	CA-B1SA 耐熱タイプ

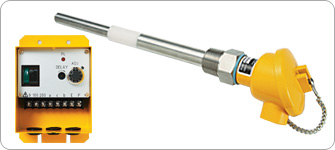

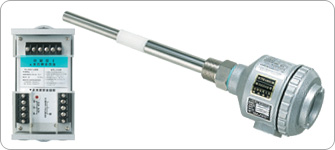

アンプ分離型基本タイプ	本質**防爆型

静電容量式レベルセンサの特徴：

駆動部がなく長期間の安定性。
検出感度切替スイッチ付き。（一体型のみ）
独自のアンプ回路により保守面に優れています。
一体型、アンプ分離型、防爆型のバリエーション

静電容量式レベルセンサカタログダウンロード

標準仕様　型式　オプション情報はこちら

静電容量式レベルセンサ外形図ダウンロード

電極・アンプ・一体型
型式	特徴	外形図 PDF	外形図 DXF
CA-A1SA	ねじ込み取付タイプ
CA-A3SA	スライドネジタイプ
CA-A4SA	フランジ取付タイプ
CA-B1SA	耐熱タイプ
CA-C1SA	耐熱タイプ
CA-A8FA	被覆タイプ
CA-A1WA	ワイヤータイプ
CA-A4XA	フラットタイプ

電極・アンプ・分離型
型式	特徴	外形図 PDF	外形図 DXF
CS-A1SA	ねじ込み取付タイプ
CS-A3SA	スライドネジタイプ
CS-A4SA	フランジ取付タイプ
CS-A5SA	へルール取付タイプ
CS-B1SA	耐熱タイプ
CS-D1SA	特殊耐熱タイプ
CS-A8FA	被覆タイプ
CS-A1WA	ワイヤータイプ
CS-A4XA	フラットタイプ
CS-A8XZ	フラットタイプ（接粉部SUS304）
CS-RB1	各電極用共通アンプ

本質**防爆 i3nG3
型式	特徴	外形図 PDF	外形図 DXF
WL-SE7	ねじ込み取付タイプ
WL-SEH7	耐熱タイプ
WL-FEF7	被覆タイプ
WL-WES7	ワイヤータイプ
WL-SSEX7	フラットタイプ
WL-RBE7	各電極用共通アンプ

静電容量式レベルセンサ取扱説明書ダウンロード

アンプ・電極一体型 CAシリーズ
アンプ・電極分離型 CSシリーズ
アンプ・電極分離型 WL-E7
